Resposta rápida
Escolha um sensor de corrente de efeito Hall quando precisar de uma solução prática, isolada e econômica para medições gerais de corrente CA/CC em eletrônica de potência industrial. Escolha um sensor de corrente fluxgate quando a aplicação exigir alta precisão, baixo offset, excelente linearidade, baixa deriva térmica e medição confiável de pequenas correntes CC. Para a maioria das aplicações industriais de controle, inversores, carregadores de veículos elétricos e acionamentos de motores, os sensores de efeito Hall geralmente são suficientes. Para testes de precisão, medições de energia de alta gama, análise de baterias e sistemas avançados de conversão de energia, os sensores fluxgate podem ser a melhor opção.
1. Compreenda a diferença no princípio de funcionamento

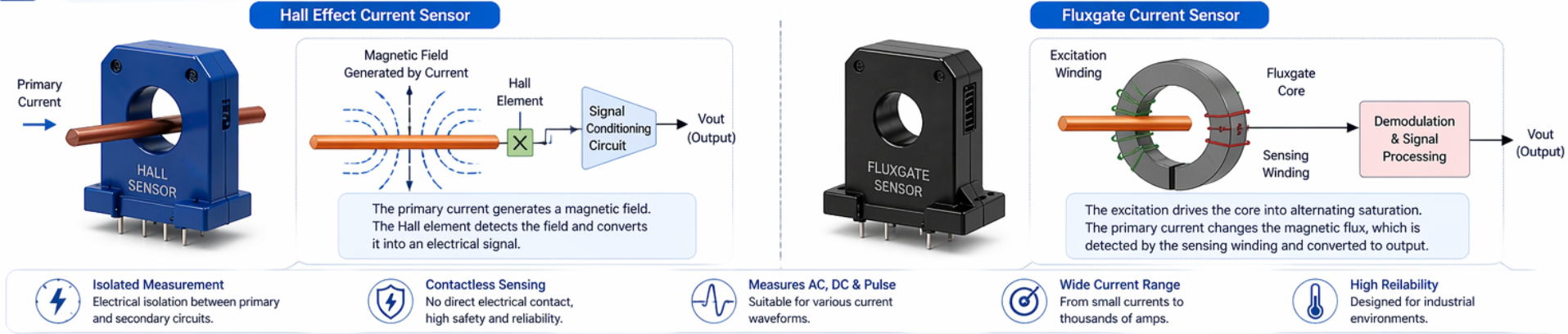

Os sensores de corrente de efeito Hall medem a corrente detectando o campo magnético gerado ao redor de um condutor primário. Quando a corrente flui pelo condutor, ela cria um campo magnético. Um elemento Hall detecta esse campo magnético e o converte em um sinal elétrico. Como a medição é sem contato e isolada do caminho da corrente primária, os sensores de corrente de efeito Hall são amplamente utilizados em eletrônica industrial, conversão de energia, controle de motores, equipamentos de carregamento e sistemas de automação.
Os sensores de corrente de efeito Hall estão disponíveis em versões de malha aberta e malha fechada. Os sensores de efeito Hall de malha aberta são geralmente compactos e econômicos, sendo adequados para monitoramento geral e controle padrão. Os sensores de efeito Hall de malha fechada utilizam uma estrutura de realimentação por compensação, oferecendo maior precisão, resposta mais rápida, menor deriva e linearidade aprimorada. Isso os torna adequados para aplicações de realimentação de corrente mais exigentes.
Os sensores de corrente Fluxgate utilizam um método de detecção magnética diferente. Normalmente, usam um núcleo magnético submetido a pulsos alternados de saturação, e a corrente medida altera o comportamento magnético do núcleo. Ao detectar essa alteração, o sensor consegue medir a corrente com altíssima sensibilidade e estabilidade. A tecnologia Fluxgate se destaca especialmente na medição precisa de corrente contínua, apresentando baixo offset, baixo ruído e consistência de medição a longo prazo.
Em termos simples, os sensores de efeito Hall são uma excelente opção para uso industrial amplo, enquanto os sensores fluxgate são projetados para aplicações onde a qualidade da medição é a principal prioridade. A escolha certa depende se o projeto precisa de desempenho prático a um custo razoável ou de altíssima precisão a um custo de componente mais elevado.
Diferença básica em tecnologia
Os sensores de efeito Hall medem a corrente detectando o campo magnético criado pelo condutor.
Os sensores Fluxgate medem a corrente detectando mudanças na saturação do núcleo magnético com altíssima sensibilidade.
Os sensores de efeito Hall são amplamente utilizados para medições de corrente industrial padrão.
Os sensores Fluxgate são preferidos para medições de corrente contínua de precisão e para precisão em baixas correntes.
Ambas as tecnologias podem fornecer detecção de corrente isolada para sistemas de eletrônica de potência.
2. Compare precisão, estabilidade, custo e adequação à aplicação.
A principal diferença entre os sensores de corrente de efeito Hall e os sensores de corrente de porta de fluxo reside no desempenho da medição. Os sensores de corrente de efeito Hall oferecem precisão confiável para diversas aplicações industriais, especialmente quando utilizados para monitoramento, controle de feedback, detecção de sobrecarga ou medição geral de potência. Eles apresentam um bom equilíbrio entre desempenho, tamanho, custo e disponibilidade.
Os sensores de corrente fluxgate são projetados para maior precisão. Geralmente, oferecem menor offset, melhor estabilidade de corrente zero, menor ruído, melhor linearidade e menor deriva térmica. Isso os torna úteis quando pequenas variações de corrente precisam ser medidas com precisão ou quando a qualidade da medição de corrente contínua é crítica. Por exemplo, testes de baterias, analisadores de potência de precisão, sistemas de medição em laboratório, testes de armazenamento de energia de alta performance e desenvolvimento de eletrônica de potência avançada podem se beneficiar da tecnologia fluxgate.
O custo é outra diferença importante. Os sensores de efeito Hall geralmente são mais econômicos e fáceis de aplicar em equipamentos industriais de grande volume. Os sensores fluxgate normalmente custam mais porque a estrutura interna e o processamento de sinal são mais complexos. Para as equipes de compras, isso significa que a tecnologia fluxgate deve ser selecionada quando a aplicação realmente precisar de seu desempenho superior. Caso contrário, um sensor de efeito Hall pode oferecer uma melhor relação custo-benefício.
A resposta e a largura de banda também devem ser analisadas. Alguns sensores de efeito Hall, especialmente os sensores Hall de malha fechada, podem oferecer resposta rápida, adequada para acionamentos de motores, inversores e sistemas de controle dinâmico. Os sensores fluxgate podem fornecer excelente precisão e estabilidade, mas o desempenho final da resposta depende do projeto do sensor. Os compradores devem sempre comparar as especificações da folha de dados com base na aplicação real, em vez de presumir que uma tecnologia é sempre superior em todos os parâmetros.

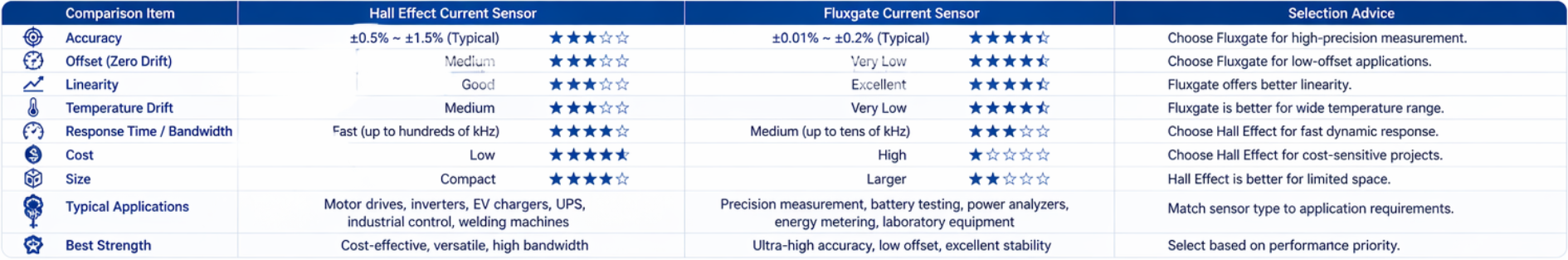

| Item de comparação | Sensor de corrente de efeito Hall | Sensor de corrente Fluxgate | Conselhos de seleção |
|---|---|---|---|
| Princípio de funcionamento | Detecção de campo magnético usando elemento Hall | Excitação do núcleo magnético e detecção de fluxo | Escolha com base na precisão de medição necessária. |
| Precisão | Ideal para aplicações industriais em geral. | Altíssima precisão para medições de exatidão. | O fluxgate é mais adequado para sistemas de alta precisão. |
| Estabilidade de deslocamento | Aceitável para medição padrão | Excelente desempenho com baixo offset | O fluxgate é o instrumento preferido para medições de corrente contínua de baixa intensidade. |
| Deriva de temperatura | Depende do projeto ser de circuito aberto ou fechado. | Geralmente menor deriva e melhor estabilidade. | O fluxgate é melhor para medições sensíveis à temperatura. |
| Custo | Mais econômico | Custo mais elevado | O efeito Hall é mais adequado para projetos com restrições de custos. |
| Tamanho e integração | Opções compactas amplamente disponíveis | Pode ser maior ou mais complexo, dependendo do projeto. | Verifique o espaço disponível no gabinete, o layout da placa de circuito impresso e o método de montagem. |
| Aplicações típicas | Acionamentos de motores, carregadores de veículos elétricos, inversores, UPS, automação industrial | Testes de precisão, análise de baterias, medição CC de alta qualidade | Combine o tipo de sensor com a finalidade da medição. |
Quando o efeito Hall é a melhor escolha
Os sensores de corrente de efeito Hall são frequentemente a melhor escolha quando a aplicação exige medição de corrente isolada e confiável com bom controle de custos. São adequados para acionamentos de motores, inversores industriais, estações de carregamento de veículos elétricos, sistemas UPS, máquinas de solda, fontes de alimentação, inversores solares e equipamentos de automação em geral. Se o projeto não exigir offset ultrabaixo ou precisão de nível laboratorial, a tecnologia de efeito Hall geralmente oferece uma solução prática e econômica.
Quando o Fluxgate é a melhor escolha
Os sensores de corrente fluxgate são mais adequados quando o sistema exige alta precisão, excelente estabilidade de corrente zero, baixo ruído e medição precisa de corrente contínua. São especialmente úteis em sistemas de teste de baterias, medição precisa de corrente, analisadores de potência de alta gama, equipamentos de laboratório, testes avançados de armazenamento de energia e sistemas onde pequenas variações de corrente precisam ser detectadas de forma confiável.
3. Adeque a tecnologia do sensor à aplicação.
A melhor maneira de escolher entre sensores de corrente de efeito Hall e sensores de corrente de porta de fluxo é começar pela finalidade da medição. Se o sinal de corrente for usado principalmente para monitoramento de equipamentos, proteção contra sobrecarga, feedback do sistema ou controle geral de potência, um sensor de corrente de efeito Hall pode atender bem aos requisitos. Se o sinal de corrente for usado para análise de precisão, calibração, medição CC de alta precisão ou detecção de correntes baixas, um sensor de corrente de porta de fluxo pode oferecer melhor custo-benefício, apesar do custo mais elevado.
Em estações de carregamento de veículos elétricos, sensores de corrente de efeito Hall são comumente usados para monitoramento de corrente CA e CC, proteção e controle de carregamento. Em muitas estações e módulos de carregamento, um sensor de efeito Hall oferece precisão, isolamento e desempenho de resposta suficientes. No entanto, em plataformas de teste de alta precisão para baterias de veículos elétricos ou validação de carregadores, sensores fluxgate podem ser selecionados, pois a precisão da medição e a estabilidade do offset são mais críticas.
Para inversores solares e sistemas de armazenamento de energia, os sensores de efeito Hall são práticos para medição de corrente no barramento CC, corrente de saída CA e controle geral. Sensores de efeito Hall de malha fechada podem oferecer desempenho superior quando são necessárias maior precisão e resposta mais rápida. Sensores fluxgate podem ser usados em testes avançados de energia, análise de corrente de baterias ou sistemas de medição CC de alta precisão, onde pequenos erros podem afetar a avaliação do sistema.
Para acionamentos de motores e automação industrial, os sensores de efeito Hall são geralmente a escolha mais comum, pois oferecem um bom equilíbrio entre precisão, velocidade, isolamento e custo. Os sensores fluxgate são menos comuns em aplicações padrão de acionamento de motores, a menos que o sistema exija feedback de corrente extremamente preciso ou capacidade de medição especializada.
As equipes de compras também devem considerar o valor total do projeto. Um sensor fluxgate pode oferecer um desempenho superior, mas esse desempenho só gera valor quando o sistema pode utilizá-lo. Se a placa de controle, o processamento de sinal, o método de instalação e o projeto do sistema não suportarem medições de alta precisão, um sensor mais caro pode não melhorar o resultado final. O melhor sensor de corrente é aquele que atende a todos os requisitos do sistema.
Referência de Correspondência de Aplicativos
| Aplicativo | Requisito principal | Direção recomendada |
|---|---|---|
| Acionamentos de motores industriais | Feedback rápido, isolamento, controle confiável | Sensor de corrente de efeito Hall, circuito fechado para maior desempenho. |
| Estações de carregamento para veículos elétricos | Monitoramento de corrente CA/CC, segurança, feedback de controle | Sensor de corrente de efeito Hall para a maioria das aplicações de carregamento. |
| Inversores solares | Medição de corrente de saída CA e barramento CC | Sensor de efeito Hall, circuito fechado quando se exige maior precisão. |
| Sistemas de armazenamento de energia | Monitoramento da corrente da bateria, medição de carga/descarga | Efeito Hall para sistemas padrão, fluxgate para análises de precisão. |
| Equipamento para teste de baterias | Baixo offset, alta precisão em corrente contínua, medição estável de baixa corrente. | sensor de corrente Fluxgate |
| Medição de potência de precisão | Dados de altíssima precisão, baixo ruído e nível de calibração. | Transdutor de corrente de circuito fechado de precisão ou fluxgate |
Erros comuns de seleção a evitar
Escolher a tecnologia fluxgate apenas por ser mais precisa, mesmo quando a aplicação não exige isso.
Optar pela tecnologia de efeito Hall para medição CC de precisão sem verificar os requisitos de offset e deriva
Ignorando a diferença de desempenho entre sensores Hall de malha aberta e de malha fechada.
Comparação da precisão do sensor sem verificar a deriva de temperatura, o offset e a linearidade.
Selecionar uma faixa de sensores muito ampla para a corrente operacional normal.
Esquecer de confirmar a compatibilidade do sinal de saída com o controlador ou sistema de medição.
Ignorando o projeto total do sistema, o método de instalação e a capacidade de processamento de sinal.
Conclusão
Sensores de corrente de efeito Hall e sensores de corrente de porta de fluxo não são substitutos diretos em todas as situações. Os sensores de corrente de efeito Hall são adequados para a maioria das aplicações industriais de medição de corrente, pois oferecem desempenho confiável, isolamento, custo-benefício e ampla cobertura de aplicações. Os sensores de corrente de porta de fluxo são mais adequados para medições de precisão, detecção de corrente contínua com baixo offset, testes de baterias e sistemas avançados onde erros de corrente muito pequenos são críticos.
Para a maioria das estações de carregamento de veículos elétricos, acionamentos de motores, inversores solares, sistemas UPS, equipamentos de soldagem e aplicações de automação industrial, os sensores de corrente de efeito Hall são geralmente a escolha mais prática. Para testes de precisão, análises de armazenamento de energia de alta tecnologia, equipamentos de laboratório e medições de potência avançadas, os sensores de corrente fluxgate podem oferecer uma qualidade de medição superior. A decisão final deve ser baseada nas necessidades de precisão, faixa de corrente, tolerância a offset, estabilidade de temperatura, requisitos de resposta, espaço de instalação e orçamento do projeto.
Perguntas frequentes
1. Qual é a principal diferença entre sensores de corrente de efeito Hall e sensores de corrente de porta de fluxo?
Os sensores de corrente de efeito Hall medem o campo magnético gerado pelo condutor usando um elemento Hall. Os sensores de corrente fluxgate utilizam a excitação e detecção do núcleo magnético para proporcionar uma sensibilidade muito maior, menor offset e melhor estabilidade de medição em corrente contínua.
2. Os sensores de corrente fluxgate são sempre melhores?
Não. Os sensores fluxgate geralmente oferecem maior precisão, mas também são mais caros e podem ser desnecessários para aplicações industriais padrão. Os sensores de efeito Hall costumam ser a melhor opção quando o projeto exige desempenho confiável e custo-benefício.
3. Qual sensor é melhor para estações de carregamento de veículos elétricos?
Sensores de corrente de efeito Hall são comumente usados em estações de carregamento de veículos elétricos devido à sua capacidade de medir correntes CA/CC, oferecer isolamento, instalação compacta e precisão prática. Sensores fluxgate podem ser usados para testes de carregadores ou em sistemas de medição de precisão de baterias.
4. Qual sensor é melhor para testar baterias?
Os sensores de corrente fluxgate são geralmente melhores para testes de baterias porque oferecem offset muito baixo, alta precisão em corrente contínua, baixo ruído e medição estável de pequenas variações de corrente.
5. Que informações devo fornecer antes de escolher entre sensores de efeito Hall e sensores fluxgate?
Você deve fornecer a aplicação, o tipo de corrente, a corrente nominal, a corrente de pico, a meta de precisão, o requisito de offset, o requisito de resposta, a temperatura de operação, o sinal de saída, o método de instalação e a faixa de orçamento do projeto.
