O papel dos resistores de potência em aplicações de detecção de corrente e pulsos.
A pedra angular da medição precisa de corrente

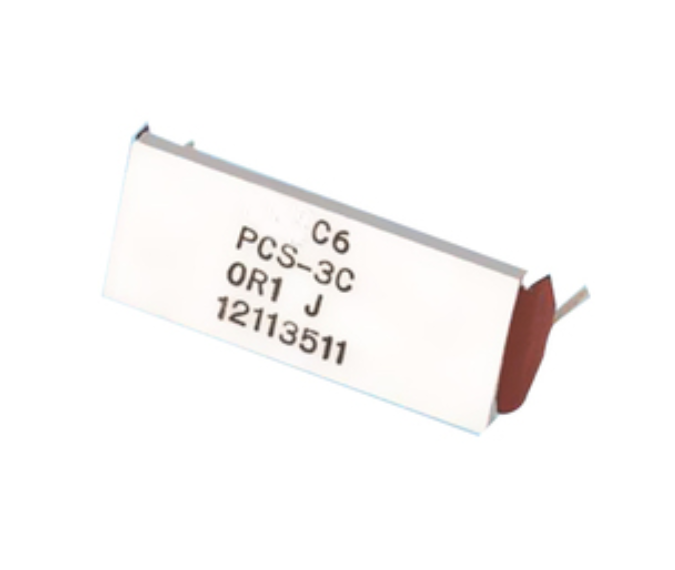

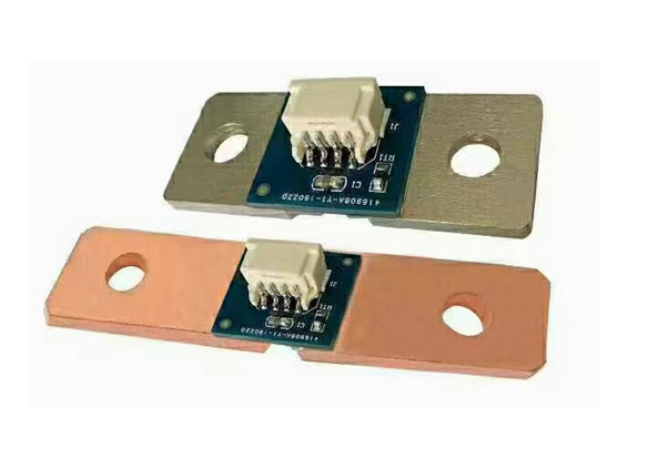

No campo da eletrônica de potência, a medição precisa da corrente é fundamental para o controle, a proteção e a eficiência. Os resistores de potência em circuitos integrados, especificamente os resistores shunt de precisão, são a base dessa função crítica. Seu papel é elegantemente simples, porém vital: utilizando a Lei de Ohm (V=IR), um resistor preciso de baixo valor de resistência é colocado em série com o circuito de corrente. A queda de tensão sobre ele, medida por um circuito sensor, fornece uma representação direta e linear da corrente que o atravessa. Os resistores de potência em circuitos integrados da Rongtech, como seus shunts de alta precisão baseados em fita metálica ou liga metálica, são projetados exatamente para esse propósito. Eles oferecem valores de resistência extremamente baixos (frequentemente na faixa de miliohms) com tolerâncias rigorosas (por exemplo, ±0,5%, ±1%) e um coeficiente de temperatura de resistência (TCR) excepcionalmente baixo. Isso garante que o sinal de tensão permaneça preciso e estável, apesar das flutuações de temperatura inerentes aos sistemas de energia. Esses dados de corrente precisos são o sinal de feedback para o controle em malha fechada em acionamentos de motores, sistemas de gerenciamento de baterias (BMS) para cálculo do estado de carga e circuitos de proteção contra sobrecorrente, tornando o humilde resistor de chip de potência um guardião da segurança e do desempenho do sistema.
Projetado para condições exigentes de pulso e surto.
Além da detecção em regime permanente, muitas aplicações submetem os resistores a condições transitórias extremas. Aplicações com pulsos, como em circuitos snubber, sistemas de descarga capacitiva ou lasers pulsados, exigem resistores capazes de absorver e dissipar alta energia em curtíssimos períodos sem falhar. Da mesma forma, as correntes de pico durante a partida de motores ou em condições de falha submetem os componentes a surtos de potência instantâneos e massivos. Resistores padrão não suportam essas tensões. Os resistores de chip de potência da Rongtech, projetados para lidar com pulsos, apresentam uma construção especializada. Frequentemente, utilizam padrões de enrolamento não indutivos (como os enrolamentos Ayrton-Perry) ou materiais de filme espesso para minimizar a indutância parasita, evitando picos de tensão e oscilações que poderiam distorcer o pulso ou danificar o resistor. Seus substratos e materiais de terminação robustos são projetados para alta potência de pico e alta capacidade de absorção de surtos de energia, permitindo que limitem a energia transitória de forma confiável e protejam componentes sensíveis a jusante. Isso os torna indispensáveis para garantir a robustez e a longevidade de sistemas expostos a estresse elétrico.
Ciência dos Materiais, Embalagens e Soluções Específicas para Aplicações
O desempenho de um resistor de potência em chip é determinado pela sua composição de material e tecnologia de encapsulamento. Para medições de corrente de alta precisão, resistores que utilizam ligas especiais como manganina ou zeranina são preferidos devido ao seu TCR ultrabaixo e estável, minimizando a deriva de medição. Em contrapartida, para aplicações de pulso e alta potência, resistores de filme espesso em substratos cerâmicos ou construções especiais de fio enrolado são escolhidos por sua excelente condutividade térmica e alta capacidade de absorção de energia. A Rongtech oferece um portfólio que atende a essas necessidades distintas. Resistores de potência em chip de montagem em superfície (SMD) proporcionam soluções que economizam espaço para projetos compactos, enquanto resistores de potência com terminais de parafuso ou tipo lug são usados onde é necessária uma dissipação de potência contínua ou de pulso muito alta, beneficiando-se de uma interface térmica superior com um dissipador de calor. Parâmetros-chave como potência nominal, capacidade de suportar pulsos, indutância e resistência térmica são critérios de seleção críticos. Em aplicações que vão desde circuitos de pré-carga automotivos e equipamentos de soldagem até retificadores de telecomunicações e desfibriladores médicos, escolher a tecnologia de resistor correta — seja um shunt de baixo TCR para um BMS ou um resistor de pulso de alta energia para um circuito snubber RC — é essencial para a confiabilidade do sistema.
Longe de serem simples componentes passivos, os resistores de potência em chip são dispositivos de alta engenharia e essenciais para aplicações críticas. Na detecção de corrente, eles são os transdutores precisos que permitem o controle inteligente e o gerenciamento de baterias. Em ambientes de pulsos e surtos, são os robustos absorvedores de energia que garantem a sobrevivência do sistema. O diversificado portfólio da Rongtech Industry, que abrange shunts de precisão, resistores de pulso de alta potência e diversos encapsulamentos SMD e PTH (through-hole), oferece aos projetistas as soluções personalizadas necessárias para atender às exigências rigorosas da eletrônica de potência moderna. Selecionar o resistor ideal — com o material, TCR, potência nominal e capacidade de surto adequados — é um passo fundamental na construção de sistemas eletrônicos eficientes, confiáveis e seguros.
