O que é isolamento galvânico em sensores de corrente e tensão?
O que é isolamento galvânico em sensores de corrente e tensão?
O isolamento galvânico é uma das características de segurança e desempenho mais importantes em sensores de corrente e tensão. Ele separa o lado de medição de alta potência do lado de sinal e controle de baixa tensão, permitindo que equipamentos industriais meçam corrente ou tensão sem criar uma conexão elétrica direta entre circuitos de energia perigosos e componentes eletrônicos sensíveis.
Este guia explica o que significa isolamento galvânico, por que ele é importante em sensores de corrente e tensão, como afeta a segurança e a confiabilidade do sinal e o que os compradores devem verificar ao selecionar sensores isolados para eletrônica de potência, carregamento de veículos elétricos, inversores solares, sistemas UPS, acionamentos de motores, sistemas de armazenamento de energia e equipamentos de automação industrial.
Resposta rápida
O isolamento galvânico significa que não há um caminho condutivo direto entre o circuito de alimentação primário e o circuito de sinal secundário. Em sensores de corrente e tensão, esse isolamento protege controladores, PLCs, placas de sinalização e operadores contra circuitos de alta tensão ou alta corrente. Também ajuda a reduzir problemas de loop de terra, melhorar a imunidade a ruídos e proporcionar medições mais seguras em sistemas de energia industrial. Ao selecionar um sensor, os compradores devem verificar a tensão de isolamento, a tensão de operação, a distância de fuga, a distância de segurança, a estrutura de isolamento e o ambiente de aplicação.

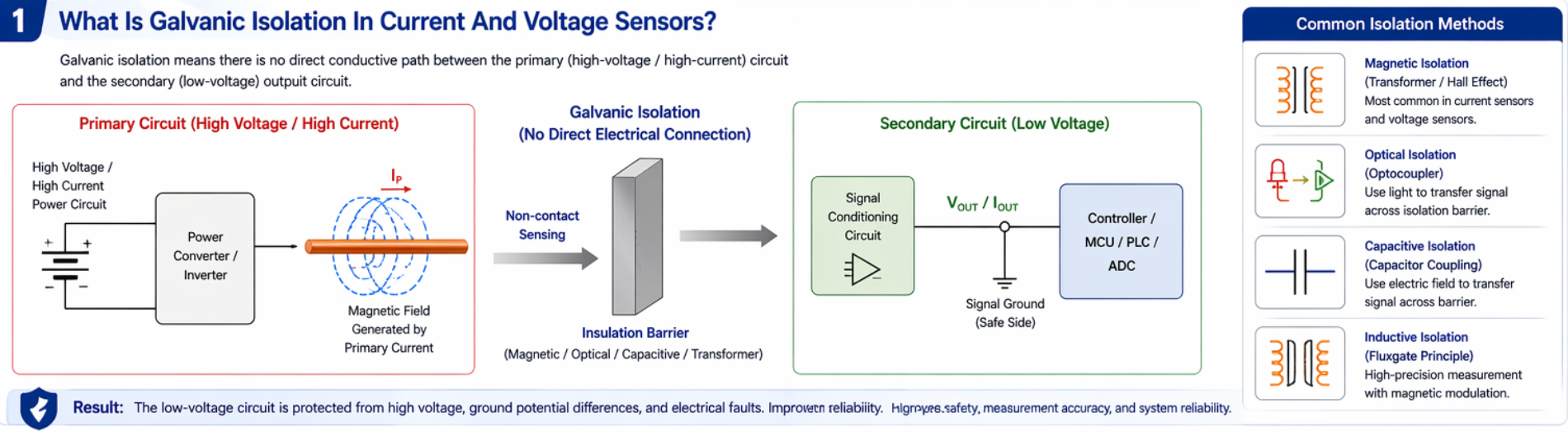

1. O que significa isolamento galvânico na medição de sensores
Em eletrônica de potência industrial, sensores de corrente e tensão frequentemente precisam medir sinais de circuitos de alta potência. Esses circuitos podem envolver alta tensão, alta corrente, ruído de comutação, surtos transitórios e condições de falha perigosas. Se o circuito de medição estivesse conectado diretamente à placa de controle, uma falha no lado da alimentação poderia danificar componentes eletrônicos ou criar riscos à segurança. O isolamento galvânico resolve esse problema separando o lado da alimentação do lado do sinal.
Em um sensor de corrente, o isolamento galvânico é frequentemente obtido por meio de medição magnética sem contato. Por exemplo, um sensor de corrente de efeito Hall mede o campo magnético gerado pelo condutor primário sem exigir contato elétrico direto com o condutor. O caminho de alta corrente permanece separado do circuito de saída de baixa tensão. Isso permite que o sensor meça corrente CA, CC ou pulsada, protegendo o sistema de controle do circuito primário.
Em um sensor de tensão, o isolamento pode ser obtido por meio de métodos magnéticos, ópticos, capacitivos ou baseados em transformadores, dependendo do projeto do sensor. O objetivo é o mesmo: medir o sinal de tensão com precisão, mantendo o lado de saída de baixa tensão eletricamente separado do lado de entrada de alta tensão. Isso é especialmente importante em inversores solares, sistemas ferroviários, carregadores de veículos elétricos, sistemas de armazenamento de energia, acionamentos industriais e equipamentos de UPS.
Para compradores e engenheiros, o isolamento galvânico não deve ser visto como uma especificação menor. Ele afeta diretamente a segurança do equipamento, a confiabilidade do sistema, a compatibilidade eletromagnética e o desempenho a longo prazo. Um sensor com isolamento insuficiente pode funcionar em condições normais, mas falhar sob surtos, falhas, umidade, contaminação ou estresse de alta tensão.
Explicação simples
O lado primário se conecta ao circuito de alta potência que está sendo medido.
O lado secundário fornece uma saída de sinal segura para o controlador.
O isolamento galvânico impede a condução elétrica direta entre esses dois lados.
O isolamento ajuda a proteger os equipamentos eletrônicos e o pessoal contra tensões ou correntes perigosas.
Isso também ajuda a reduzir os loops de terra e melhora a confiabilidade das medições.

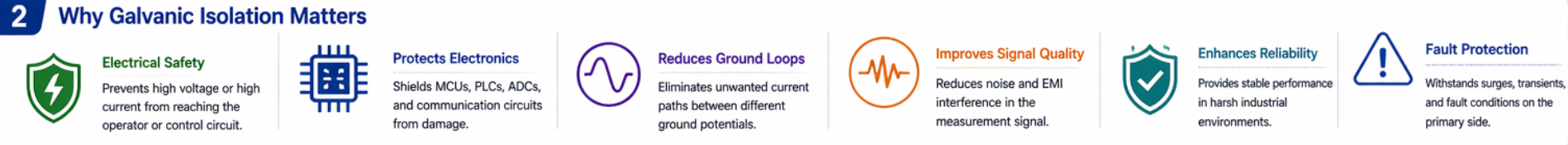

2. Por que o isolamento galvânico é importante em aplicações industriais
A primeira razão pela qual o isolamento galvânico é importante é a segurança. Em sistemas de eletrônica de potência, a corrente ou tensão medida pode vir de um barramento CC, saída de inversor, sistema de baterias, conexão à rede elétrica, acionamento de motor ou módulo de carregamento. Esses circuitos podem transportar energia perigosa. Um sensor de corrente ou tensão isolado ajuda a garantir que a placa de controle, o dispositivo de monitoramento, o sistema de comunicação e a interface do operador permaneçam separados do circuito de alta energia.
O segundo motivo é a proteção do equipamento. Componentes eletrônicos sensíveis, como microcontroladores, PLCs, ADCs, módulos de comunicação e circuitos de monitoramento, geralmente operam em baixa tensão. Sem o isolamento adequado, falhas elétricas, picos de tensão ou diferenças de potencial de terra podem danificar esses componentes. Um sensor com desempenho de isolamento adequado ajuda a reduzir o risco de falhas dispendiosas do sistema.
O terceiro motivo é a qualidade do sinal. Em sistemas industriais, diferentes partes do equipamento podem ter potenciais de terra diferentes. Se um sensor criar um caminho condutivo indesejado entre os circuitos, pode surgir uma corrente de loop de terra, causando ruído na medição ou leituras instáveis. O isolamento galvânico ajuda a interromper esse caminho indesejado e proporciona uma transmissão de sinal mais limpa.
O isolamento também é importante em sistemas com dispositivos de comutação, como módulos IGBT, MOSFETs, dispositivos de SiC e conversores de potência de alta frequência. Esses sistemas podem gerar ruído elétrico intenso e transições de tensão rápidas. Um sensor isolado bem projetado pode ajudar a manter a confiabilidade do sinal, reduzindo a influência do ruído de comutação no circuito de controle.
| Por que o isolamento é importante | Impacto no sistema | Aplicação típica |
|---|---|---|
| Segurança elétrica | Separa circuitos de alta potência de circuitos de controle de baixa tensão. | Carregadores para veículos elétricos, inversores solares, sistemas UPS |
| Proteção da placa de controle | Protege PLCs, MCUs, ADCs e eletrônicos de monitoramento. | Acionamentos industriais, sistemas de automação, fontes de alimentação |
| Redução do Loop de Terra | Melhora a estabilidade da medição e reduz ruídos indesejados. | Painéis de controle distribuídos, sistemas de cabos longos |
| Imunidade ao ruído | Ajuda a manter a qualidade do sinal em sistemas de energia comutada. | Inversores, acionamentos de motores, máquinas de solda |
| Tolerância a falhas | Reduz o risco de danos durante eventos anormais de tensão ou corrente. | Sistemas de baterias, energia ferroviária, equipamentos de alta tensão |
Termos essenciais de isolamento que os compradores devem conhecer.
Ao comparar sensores de corrente ou tensão isolados, os compradores devem atentar-se a alguns termos técnicos. A tensão de isolamento refere-se ao nível de tensão que a barreira de isolamento pode suportar sob condições de teste específicas. A tensão de operação refere-se à tensão contínua que o sensor pode suportar com segurança durante a operação normal. A distância de fuga é o caminho mais curto ao longo da superfície do material isolante entre as partes condutoras. A distância de afastamento é a menor distância no ar entre as partes condutoras. Esses parâmetros afetam o desempenho real de segurança, especialmente em ambientes de alta tensão ou contaminados.

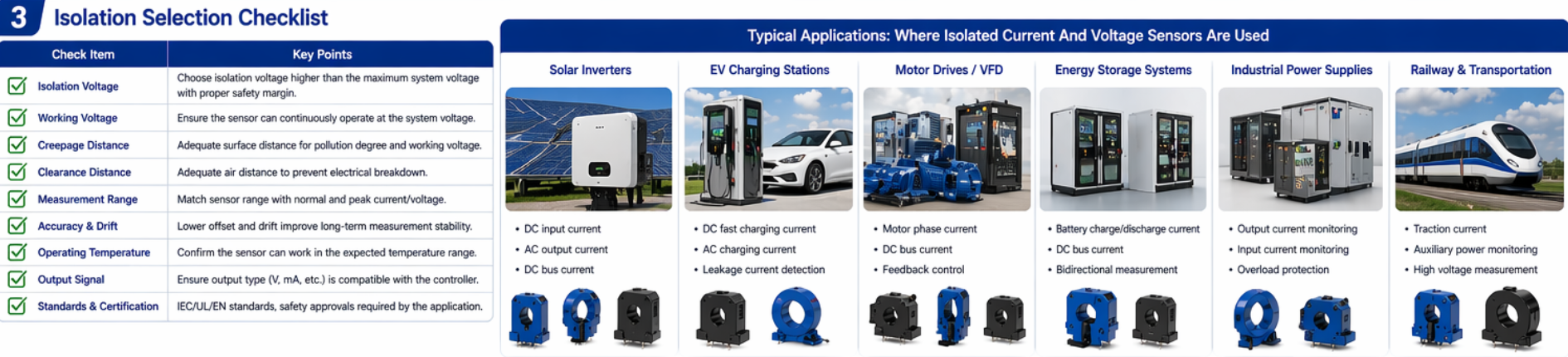

3. Como selecionar sensores isolados de corrente e tensão
Ao selecionar um sensor de corrente ou tensão isolado, o primeiro passo é definir a tensão do sistema e o ponto de medição. Um sensor usado em uma linha de controle de baixa tensão não precisa do mesmo desempenho de isolamento que um sensor usado em um barramento CC, inversor conectado à rede, sistema de baterias de alta tensão ou circuito de alimentação ferroviária. O nível de isolamento deve ser compatível com a tensão real a que o equipamento será submetido e com os requisitos de segurança do projeto.
O segundo passo é confirmar se o sensor mede corrente, tensão ou ambas. Sensores de corrente são frequentemente selecionados para monitoramento de carga, feedback de conversão de energia, controle de motores, monitoramento de carga e descarga de baterias e proteção contra falhas. Sensores de tensão são selecionados para monitoramento de barramento CC, medição de tensão da rede elétrica, detecção de tensão da bateria e feedback de sistemas de alta tensão. Ambos os tipos de sensores podem necessitar de isolamento galvânico, mas a estrutura e os requisitos de seleção são diferentes.
O terceiro passo é verificar o ambiente de aplicação. Em inversores solares externos, estações de carregamento de veículos elétricos, painéis industriais, sistemas ferroviários e equipamentos de armazenamento de energia, o sensor pode estar sujeito a variações de temperatura, umidade, poeira, vibração ou ruído elétrico. O sensor deve fornecer não apenas tensão de isolamento suficiente, mas também saída estável, faixa de temperatura operacional adequada, boa estrutura de isolamento e desempenho confiável a longo prazo.
Por fim, os compradores devem confirmar a compatibilidade do sinal de saída. A saída isolada do sensor deve ser compatível com o controlador, CLP, ADC ou sistema de monitoramento. As saídas comuns podem incluir saída de tensão, saída de corrente ou outros sinais analógicos condicionados. Mesmo que o desempenho de isolamento seja alto, o sensor ainda precisa ser compatível com o circuito de controle para fornecer dados úteis e precisos.
Lista de verificação de seleção
| Item de seleção | O que confirmar | Por que isso importa |
|---|---|---|
| Tensão de isolamento | Nível máximo de resistência ao isolamento | Protege os circuitos de controle sob alta tensão. |
| Tensão de trabalho | condição de tensão de operação contínua | Garante uma operação segura a longo prazo. |
| Distância de rastejamento | Distância de isolamento superficial entre partes condutoras | Importante em ambientes úmidos ou poluídos |
| Distância de folga | Distância de ar entre as partes condutoras | Ajuda a prevenir falhas elétricas |
| Sinal de saída | Saída de tensão, saída de corrente ou sinal personalizado. | Garante a compatibilidade do controlador. |
| Faixa de medição | Faixa de corrente ou tensão a ser medida | Previne a saturação e melhora a resolução da medição. |
| Ambiente operacional | Temperatura, umidade, poeira, vibração, EMI | Afeta a segurança a longo prazo e a estabilidade do sinal. |
Erros comuns de seleção a evitar
Escolher um sensor apenas pela faixa de corrente ou tensão e ignorar a tensão de isolamento.
Confundir a tensão de isolamento de teste com a tensão de trabalho contínua.
Ignorar a distância de fuga e o isolamento em ambientes de alta tensão ou úmidos.
Utilizar um sensor não isolado em um sistema de alta potência onde o isolamento é necessário.
Não foi verificada a compatibilidade do sinal de saída com a placa de controle.
Ignorando as condições de temperatura, umidade e ruído elétrico.
Não adequar o nível de isolamento do sensor ao projeto de segurança do equipamento.
Conclusão
O isolamento galvânico é uma característica fundamental em sensores de corrente e tensão, pois separa os circuitos de alta potência dos circuitos de controle de baixa tensão. Isso melhora a segurança, protege componentes eletrônicos sensíveis, reduz problemas de loop de terra, proporciona uma transmissão de sinal mais limpa e contribui para a operação mais confiável de sistemas de energia industriais.
Ao selecionar sensores de corrente ou tensão isolados, os compradores devem analisar a tensão de isolamento, a tensão de operação, a distância de fuga, a distância de isolamento, a faixa de medição, o sinal de saída, a faixa de temperatura e o ambiente de aplicação. Um sensor isolado selecionado corretamente pode melhorar a segurança do sistema, a confiabilidade da medição e o desempenho a longo prazo em aplicações de carregamento de veículos elétricos, inversores solares, sistemas UPS, acionamentos de motores, armazenamento de energia e automação industrial.
Perguntas frequentes
1. O que significa isolamento galvânico em um sensor de corrente?
Significa que o condutor primário de alta corrente está eletricamente separado do circuito de saída de baixa tensão. O sensor mede a corrente sem criar uma conexão condutiva direta entre os dois lados.
2. Por que o isolamento é importante em sensores de tensão?
Sensores de tensão podem medir circuitos de alta tensão enquanto enviam sinais para controladores de baixa tensão. O isolamento ajuda a proteger os componentes eletrônicos de controle e melhora a segurança em sistemas de energia de alta tensão.
3. A tensão de isolamento é a mesma que a tensão de trabalho?
Não. A tensão de isolamento geralmente é um valor de teste que o sensor pode suportar, enquanto a tensão de trabalho se refere à tensão de operação contínua que o sensor pode suportar com segurança. Ambos os valores devem ser considerados durante a seleção.
4. Quais aplicações exigem sensores de corrente ou tensão isolados?
As aplicações comuns incluem estações de carregamento de veículos elétricos, inversores solares, sistemas UPS, sistemas de armazenamento de energia, acionamentos de motores, sistemas de energia ferroviária, equipamentos de soldagem e sistemas de controle de automação industrial.
5. Que informações devo fornecer ao solicitar um orçamento para um sensor isolado?
Você deve fornecer a aplicação, a faixa de corrente ou tensão, a tensão do sistema, o requisito de isolamento, o sinal de saída, o método de montagem, a temperatura de operação, a seção transversal do condutor e os requisitos de segurança.
