Quais margens de segurança devem ser consideradas ao dimensionar um sensor de tensão?
A seleção de um sensor de tensão não se resume apenas a corresponder à tensão nominal do sistema. Em eletrônica de potência real, a decisão mais segura e inteligente é prever uma margem suficiente para isolamento, sobretensão, surtos, deriva térmica e condições operacionais de longo prazo. Notas de aplicação e fichas técnicas oficiais da LEM, TI e Allegro apontam para o mesmo princípio: a detecção de tensão em acionamentos de motores, inversores solares, sistemas UPS, plataformas de veículos elétricos, carregadores e sistemas de armazenamento de energia deve ser avaliada considerando a tensão de operação real, os requisitos de isolamento, os transientes e o ambiente de instalação, e não apenas o valor operacional normal impresso na primeira página da ficha técnica.

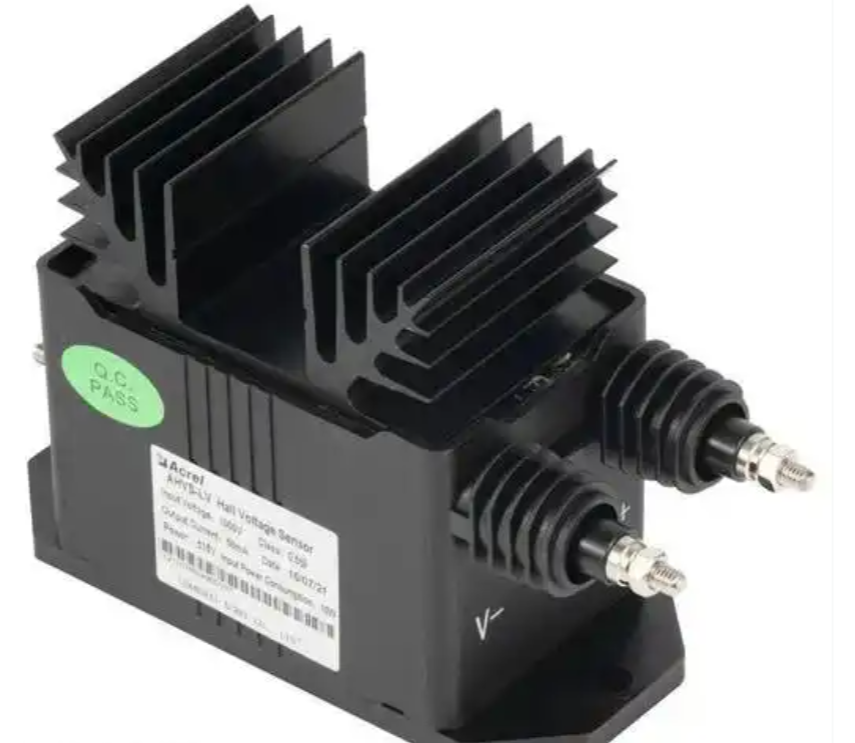

Margem de tensão de trabalho e margem de isolamento
A primeira margem de segurança a ser confirmada é a diferença entre a tensão real de operação do sistema e a capacidade operacional aprovada do sensor de tensão. Isso significa mais do que verificar se o sensor consegue "medir" a tensão. Significa confirmar se o seu sistema de isolamento é adequado para a tensão real do barramento, a topologia de controle e a meta de conformidade. A documentação do transdutor de alta tensão da LEM mostra que o desempenho do isolamento é definido por itens como tensão de teste de isolamento CA, tensão de teste de descarga parcial, distância de fuga, distância de isolamento, índice de rastreamento comparativo e as premissas de aplicação vinculadas a normas como IEC 61010-1 e EN 50178, incluindo a categoria de sobretensão OV3 e o grau de poluição PD2. Na prática, isso significa que uma placa de controle de baixa tensão dentro de um inversor de alta tensão pode exigir uma margem de isolamento muito diferente de um circuito de monitoramento de menor exigência.
Uma segunda questão é se a aplicação necessita de isolamento básico, isolamento duplo ou isolamento reforçado. As diretrizes de isolamento da Allegro explicam que a maioria das normas protege os usuários exigindo dois níveis de proteção ou uma barreira de isolamento reforçada. Os materiais de isolamento da TI também observam que os projetos reforçados geralmente exigem distâncias de fuga e isolamento significativamente maiores do que os projetos de isolamento básico. Portanto, antes de selecionar um sensor de tensão, a principal questão de aquisição não é apenas “Qual é a tensão de isolamento nominal?”, mas também “Qual classe de isolamento esta aplicação realmente exige e o encapsulamento do sensor, o layout da placa e o método de montagem realmente a suportam?”.

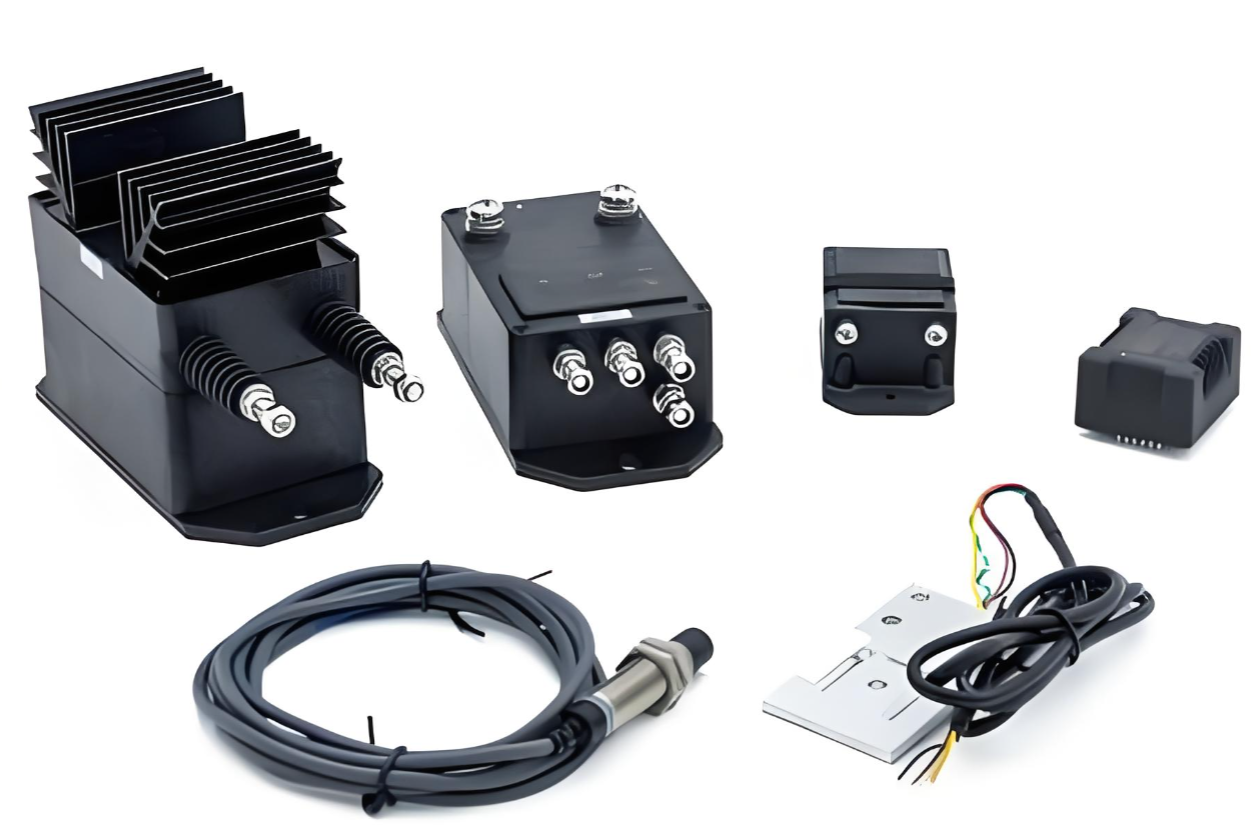

Margem de Sobrecarga, Margem Transitória e Margem Ambiental
A segunda margem de segurança principal é a diferença entre a tensão operacional normal e a tensão que o sistema experimentará durante surtos, manobras de chaveamento e condições anormais. As diretrizes de isolamento da TI destacam que os engenheiros devem avaliar a tensão de trabalho, a tensão transitória, o grau de poluição e a altitude ao determinar a distância mínima de fuga e o isolamento. A TI também observa que aplicações de isolamento reforçado podem exigir dispositivos capazes de suportar pulsos de surto muito altos. Isso é especialmente relevante em acionamentos de motores, inversores solares, carregadores e outros sistemas de chaveamento onde a variação da tensão (dv/dt), distúrbios na rede elétrica e pulsos de surto fazem parte da operação real, e não são acidentes raros. Um sensor de tensão que corresponde à tensão nominal, mas deixa pouca margem para condições de surto, ainda pode se tornar o ponto fraco do sistema.
A margem ambiental é igualmente importante. As diretrizes de seleção da LEM apontam para as condições térmicas, refrigeração, vibração, faixa de temperatura operacional e proximidade de outros condutores ou campos magnéticos como fatores reais de aplicação. O recente material da TI sobre sensores de tensão isolados também enfatiza que a medição precisa de alta tensão é necessária em veículos elétricos, sistemas de armazenamento de energia, inversores solares e sistemas de controle de motores, onde a eficiência e o controle seguro dependem da estabilidade da medição. Em termos práticos de aquisição, isso significa deixar margem não apenas para picos de tensão, mas também para o aumento de temperatura dentro do gabinete, deriva a longo prazo, contaminação e estresse de instalação. Um sensor que apresenta bom desempenho em laboratório ainda pode sofrer deriva, envelhecimento ou perder margem em um ambiente quente com ruído de comutação e espaço reduzido.

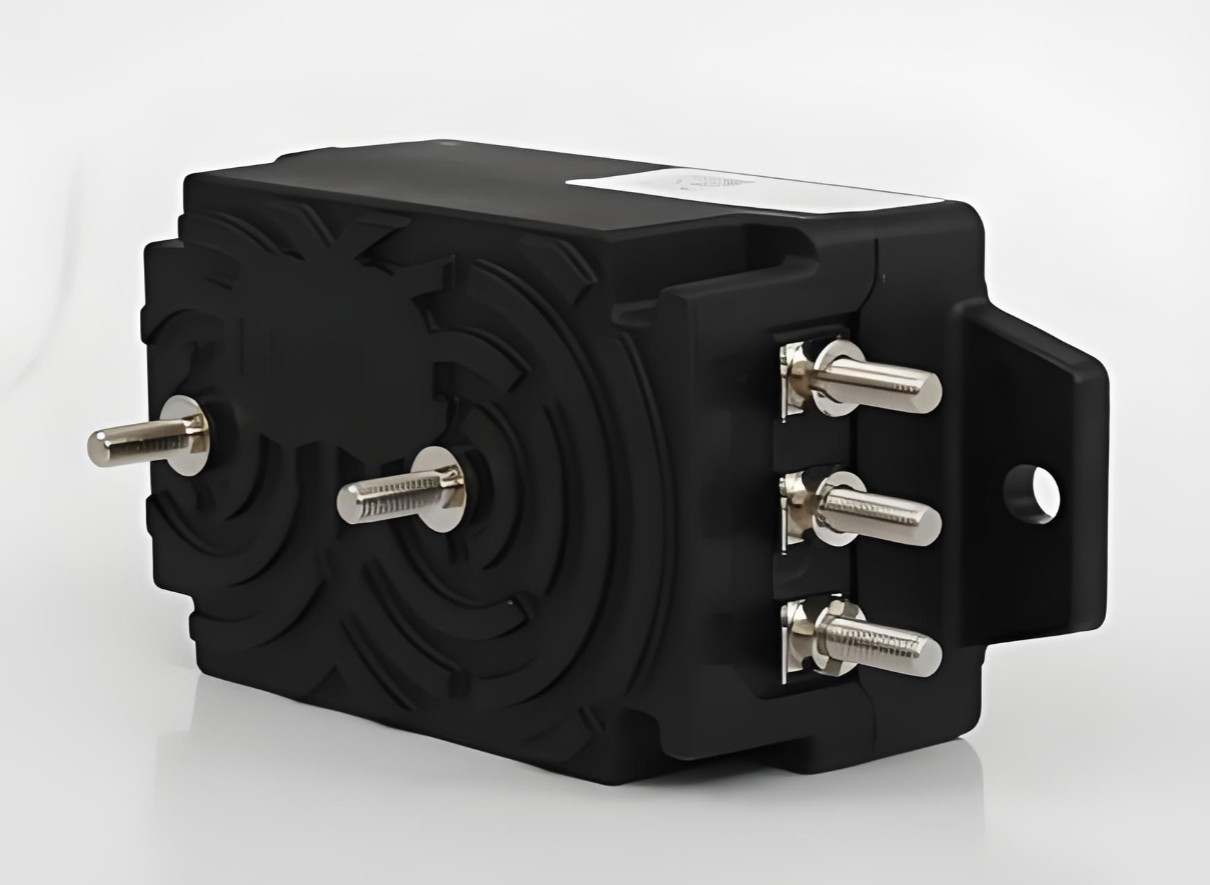

Margem de projeto para divisores, interfaces e confiabilidade a longo prazo.
A terceira margem de segurança é a margem de projeto em nível de sistema. Alguns sensores de tensão requerem redes de resistores externas ou outros estágios de condicionamento de sinal. A documentação do transdutor de tensão de malha fechada da LEM afirma que, para medição de tensão, uma corrente proporcional à tensão medida deve passar por um resistor externo selecionado pelo usuário e conectado em série com o circuito primário. A TI também destaca que redes de resistores de alta tensão independentes podem ocupar um espaço significativo na placa de circuito impresso e ainda devem manter os níveis de isolamento do sistema. Isso significa que a seleção segura de um sensor de tensão nunca se resume apenas ao núcleo de detecção. Ela também depende do projeto do divisor de tensão, da tolerância do resistor, da dissipação de calor, do espaçamento na placa de circuito impresso e de como a saída se conecta ao conversor analógico-digital (ADC) ou controlador subsequente. Se esses componentes adjacentes tiverem margem insuficiente, toda a cadeia de detecção pode falhar, mesmo que o próprio sensor pareça estar corretamente especificado.
A margem de confiabilidade a longo prazo é a verificação final. Os dados do transdutor de tensão da LEM destacam vantagens como baixa deriva térmica, alta largura de banda, baixo tempo de resposta e alta imunidade a interferências externas, enquanto a TI enfatiza a calibração de fábrica e a eficiência aprimorada em dispositivos integrados de detecção de tensão isolados. Esses não são apenas detalhes técnicos interessantes; eles afetam a confiabilidade do sinal medido ao longo de anos de serviço. Para decisões de aquisição, a pergunta mais pertinente geralmente não é "Este sensor suporta a tensão?", mas sim "Esta solução de detecção permanecerá estável, precisa e em conformidade após longas horas de operação, ciclos de comutação repetidos e envelhecimento dos componentes adjacentes?". A opção mais econômica geralmente é aquela com margem suficiente para evitar retrabalho, falhas insignificantes e custos ocultos ao longo do ciclo de vida.
Ao selecionar um sensor de tensão, as margens de segurança mais importantes são a margem de tensão de operação, a margem de isolamento, a margem de surto e transientes, a margem ambiental e a margem de interface do sistema. Uma escolha mais segura não é simplesmente aquela que corresponde à faixa de tensão nominal. É aquela que ainda possui margem suficiente quando se consideram o estresse de comutação real, a carga térmica, os requisitos de isolamento, o espaçamento da placa de circuito impresso e a deriva a longo prazo. Essa é a diferença entre um sensor de tensão que funciona apenas no papel e um que oferece operação confiável em campo.
